Инвертор PS24/700-STS
Инвертор "Штиль" для систем связи PS24/700-STS с байпасом, 850 ВА/650 Вт
Инвертор "Штиль" для систем связи PS24/700-STS со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 850 ВА/650 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.
Инвертор PS24/700-STS предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).
Инвертор PS24/700-STS представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 24 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

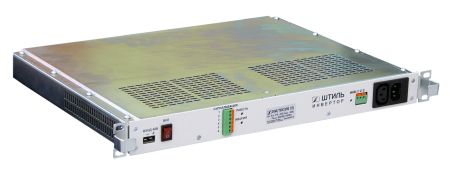

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ), клеммная колодка дистанционной сигнализации.
Функциональные и конструктивные особенности инвертора PS24/700-STS
- встроенный входной и выходной фильтр высокочастотных помех;
- гальваническая развязка входных и выходных цепей - 1500 В;
- электронная защита от перегрузок и короткого замыкания;
- синусоидальная форма выходного напряжения;
- стабилизированное выходное напряжение;
- высокая перегрузочная способность;
- встроенный автоматический байпас;
- принудительное охлаждение;
- 19" корпус высотой 1U;
- с инвертором поставляется комплект кабелей.
Технические характеристики
| Максимальная мощность нагрузки, кВА/кВт | 0,85/0,65 |
| Допустимая перегрузка | 70% - 5 с, 10% - 30 с, 5% - длительно |
| Номинальное входное напряжение, В | 24 |
| Диапазон входного напряжения, В | 20,4-28 |
| Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ | <=50 (в диапазоне частот 25 Гц...150 кГц) |
| Номинальное выходное напряжение, В | 220 |
| Стабилизация выходного напряжения, % | ±3 |
| Номинальная выходная частота, Гц | 50 |
| Стабилизация выходной частоты, % | ±0,2 |
| Максимальный входной ток, А | 41 |
| Коэффициент мощности | 0-1 |
| Коэффициент нелинейных искажений, % | <=2 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | <=3:1 |
| КПД, % | 85 |
| Наработка на отказ (MTBF), ч | 200 000 |
| Вид охлаждения | принудительное |
| Диапазон температуры окружающей среды, °С | +5...+40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -50…+85 |
| Относительная влажность воздуха, % | 0...80 (без конденсата) |
| Степень защиты | IP30 по ГОСТ 14254 |
| Устойчивость к механическим воздействиям | Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс |
| Устойчивость к синусоидальной вибрации | <=19,6 м/с² (2 g) на частоте 25 Гц |
| Масса, кг | 5 |
| Масса в упаковке, кг | 6 |
| Высота | 1U |
| Габаритные размеры (ШхВхГ), мм | 483 х 44 х 400 |
| Габаритные размеры в упаковке (ШхВхГ), мм | 565 х 65 х 530 |
| Гарантийный срок, мес | 24 |
