Стабилизатор напряжения Штиль R 400
Стабилизатор переменного напряжения "Штиль" R 400, 400 ВА

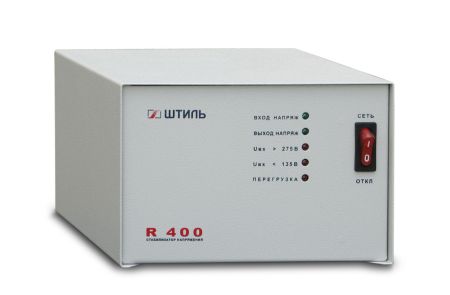

Однофазный стабилизатор переменного напряжения "Штиль" R 400 является одним из линейки стабилизаторов напряжения "Штиль" серии R. Конструктивно стабилизатор напряжения "Штиль" R 400 выполнен в виде настольного блока с табло индикации и выключателем сети на передней панели, двумя розетками евростандарта и автоматическим предохранителем — на задней, для подключения к сети имеется кабель с вилкой евростандарта.
Назначение стабилизатора напряжения "Штиль" R 400 - это защита бытовой, офисной и промышленной техники, суммарная электрическая мощность которой не превышает 400 ВА (телевизоры, компьютеры, факсимильные аппараты, офисные АТС и т.д.). При подключении электродвигателей (имеются в составе холодильников, стиральных машин, насосов, компрессоров, моек высокого давления, электроинструмента) с прямым пуском стабилизатор напряжения должен иметь минимум полуторо...трехкратный запас по мощности относительно мощности электродвигателя.
Конструктивные особенности однофазных стабилизаторов напряжения "Штиль" мощностью 400...2000 ВА серии R:
- настольный корпус;
- тороидальный силовой автотрансформатор;
- двойная защита нагрузки от аварийно высокого входного напряжения;
- автоматическое отключение автотрансформатора от сети при увеличении входного напряжения >300 В с последующим автоматическим включением после снижения напряжения до безопасного уровня;
- естественное охлаждение (без вентилятора);
- дискретное (ступенчатое) регулирование выходного напряжения;
- широкий диапазон входного напряжения;
- высокая перегрузочная способность;
- релейные силовые ключи;
- высокое быстродействие;
- электронная защита от короткого замыкания и перегрузки с автоматическим отключением;
- возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
- автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона;
- выходной фильтр высокочастотных сетевых помех;
- светодиодная индикация режимов работы;
- две розетки евростандарта для подключения нагрузки, шнур с вилкой евростандарта для подключения к сети.
Технические характеристики
| Число фаз | 1 |
| Максимальная мощность нагрузки, кВА | 0,4 |
| Допустимая перегрузка | 200% - 2 с, 100% - 15 с |
| Рабочий диапазон входного фазного напряжения, В | 165-265 |
| Предельный диапазон входного фазного напряжения, В | 135-275 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 48-52 |
| Максимальный ток холостого хода при входном напряжении 220 В, мА | 52 |
| Стабилизация выходного фазного напряжения, % | ±5,5 |
| Рабочий диапазон выходного фазного напряжения, В | 208-232 |
| Предельный диапазон выходного фазного напряжения, В | 180-242 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | не нормируется |
| Число уровней коррекции | 6 |
| КПД, % | 95 |
| Диапазон изменения нагрузки, % | 0...100 |
| Тип ключей | реле |
| Время регулирования напряжения одного уровня коррекции, мс | <=200 |
| Защита от перегрузки и КЗ | электронная и автоматический выключатель |
| Фильтр EMI/RFI | выходной |
| Климатическое исполнение | УХЛ 4.2 по ГОСТ 15150 |
| Диапазон температуры окружающей среды, °С | +1...+40 |
| Относительная влажность воздуха, % | 0...80 |
| Вид охлаждения | естественное |
| Степень защиты | IP30 |
| Устойчивость к механическим воздействиям | М1 по ГОСТ 17516.1 |
| Масса, кг | 3 |
| Габаритные размеры (ШхВхГ), мм | 180 x 125 x 215 |
| Габаритные размеры в упаковке (ШхВхГ), мм | 190 x 140 x 250 |
| Гарантийный срок, мес | 12 |
| Срок службы, лет | 10 |
